市面常见反应器全景解析

化学反应器是化工生产中的核心设备，根据其结构、操作方式和应用场景，主要可分为六大类型。以下是对这六种反应器的全景解析，涵盖其工作原理、结构特点及典型应用。

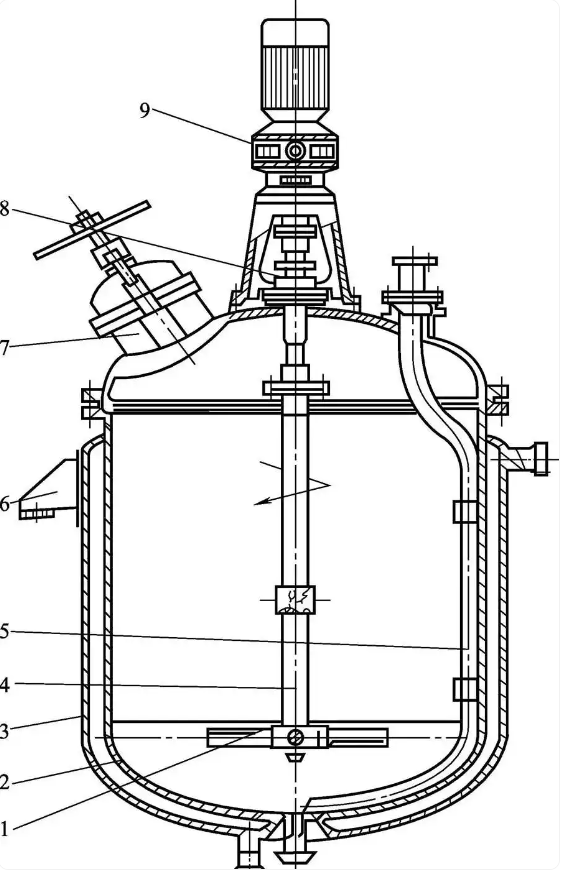

一、釜式反应器

釜式反应器，又称反应釜或槽型反应器，是一种结构相对简单且应用广泛的反应设备。其主要由罐体、搅拌器、夹套、传动装置等构成。‌它适用于间歇或连续操作，广泛应用于有机化工和精细化工领域。‌ 釜式反应器不仅可用于酯化、皂化等均相反应，也适用于液相、液液相、液固相及气液固相等多相反应。‌其操作弹性大，温度和压力适应范围宽，产品质量均一。‌但在要求较高转化率时，往往需要较大的容积。‌间歇釜操作灵活，适用于小批量、多品种生产；连续釜则更适合大规模连续化作业。‌

二、管式反应器

管式反应器由长径比较大的空管或填充管构成，主要用于连续反应过程。‌有单管、多管并联、盘管、U形管等多种形式。‌它广泛应用于气相和液相反应，如石油烃裂解制乙烯、丙烯等。‌管式反应器的特点是物料流动接近平推流，返混小，单位容积传热面积大，生产能力高，特别适用于热效应较大和需要加压的反应。‌其缺点在于，若反应速率过低，所需管道过长，工业实现较为困难。‌

三、塔式反应器

塔式反应器是利用塔设备进行气液相或液液相反应的装置。‌常见类型包括板式塔、填料塔、喷雾塔和鼓泡塔。‌例如，鼓泡塔中气体以气泡形式通过液层进行反应；喷雾塔则使液体雾化分散于气体中。‌这类反应器主要用于两种流体相的反应过程，在吸收、精馏等单元操作设备基础上衍生而来，结构上常设有挡板、换热器等以优化反应条件。‌

四、固定床反应器

固定床反应器内部填充固定不动的固体催化剂颗粒或反应物，流体通过静止的床层进行反应，主要用于气固相催化反应。‌其结构简单，操作容易，返混小，催化剂损耗低，能获得较高的选择性。‌主要分为轴向绝热式、径向绝热式和列管式（换热式）等基本形式。‌ 列管式适用于反应热效应较大的情况。‌其缺点是传热性能较差，可能导致“飞温”，且催化剂在操作中不能更换，不适用于需要频繁再生的过程。‌

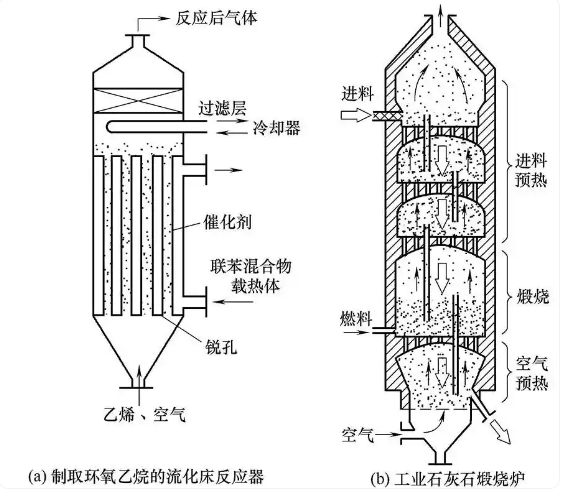

五、流化床反应器

流化床反应器利用流体（气体或液体）自下而上通过固体颗粒床层，使颗粒呈悬浮流态化状态进行反应。‌它广泛应用于催化与非催化过程，如催化裂化、硫铁矿焙烧等。‌此类反应器传热传质效率高，床层温度均匀，催化剂可连续再生，适用于大规模生产。‌但操作与控制相对复杂，对颗粒物性及流体流速有特定要求。

六、移动床反应器

移动床反应器同样有固体颗粒参与，但与固定床不同，固体颗粒在反应过程中整体缓慢移动。‌若固体为催化剂，通常用提升装置将其从顶部返回反应器，反应流体常与颗粒逆流接触。‌它适用于催化剂需要连续再生的催化反应以及某些固相加工反应，结合了固定床与流化床的某些特点，在特定工艺中具有优势。‌此外，还有一种‌滴流床（涓流床）反应器‌，从属于固定床范畴，用于气液相并流向下通过固体催化剂层的反应，如重油加氢过程。‌这进一步丰富了气液固多相反应的技术选择。

综上所述，六类主要反应器（釜式、管式、塔式、固定床、流化床、移动床）各有其独特的结构原理、性能优势与适用场景。在实际工业应用中，需根据反应特性、热力学要求、生产规模及经济性等因素进行综合选择与设计。
